システム依存部

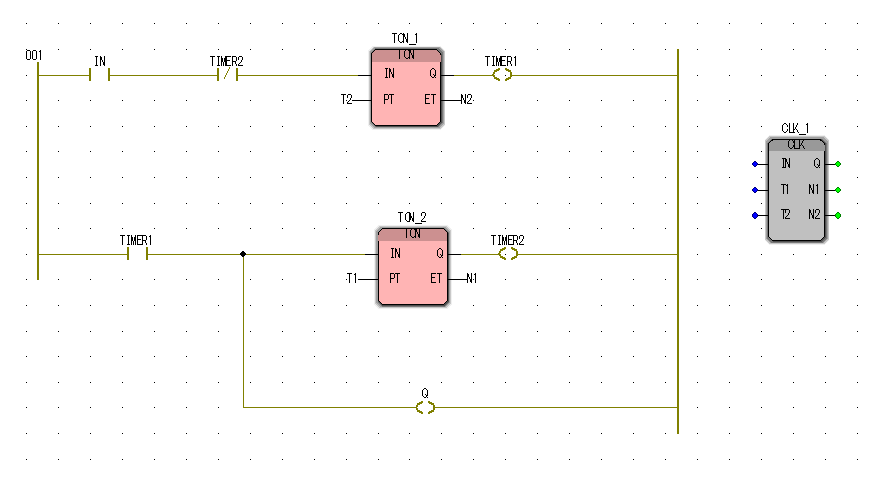

CLK： クロック出力 同期信号
タイマー個のフリッカ回路を利用してクロックとする
ＤＦＦはネガティブトリガー仕様なため
この出力がオフのエッジで同期する

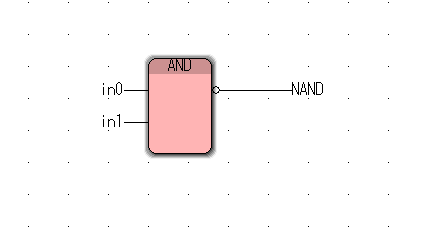

NAND
１ビット論理

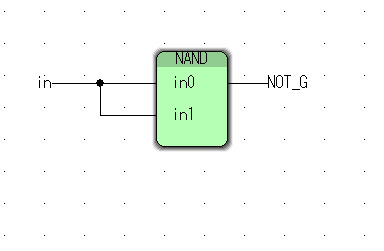

NOT

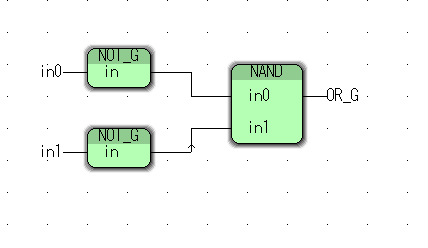

OR

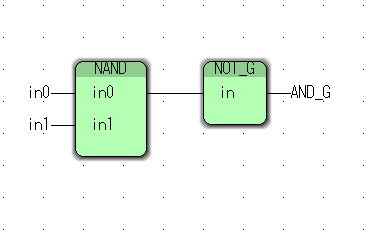

AND

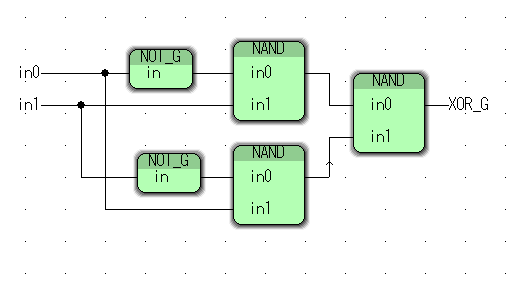

XOR
複数ビット論理

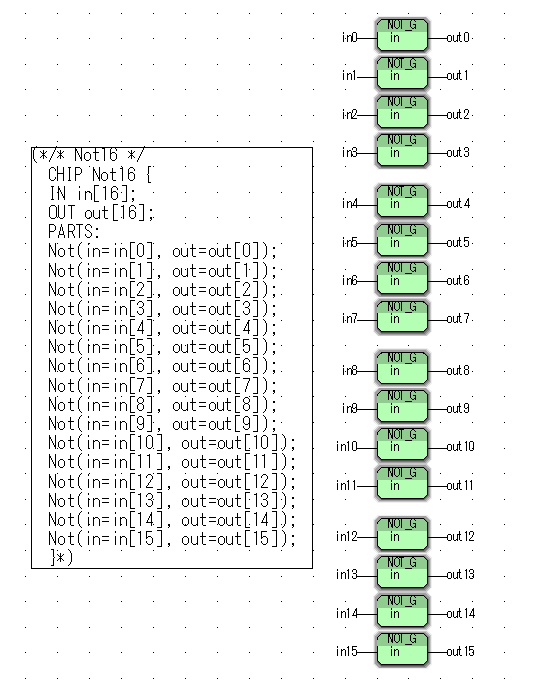

NOT16
16ビット列のNOT

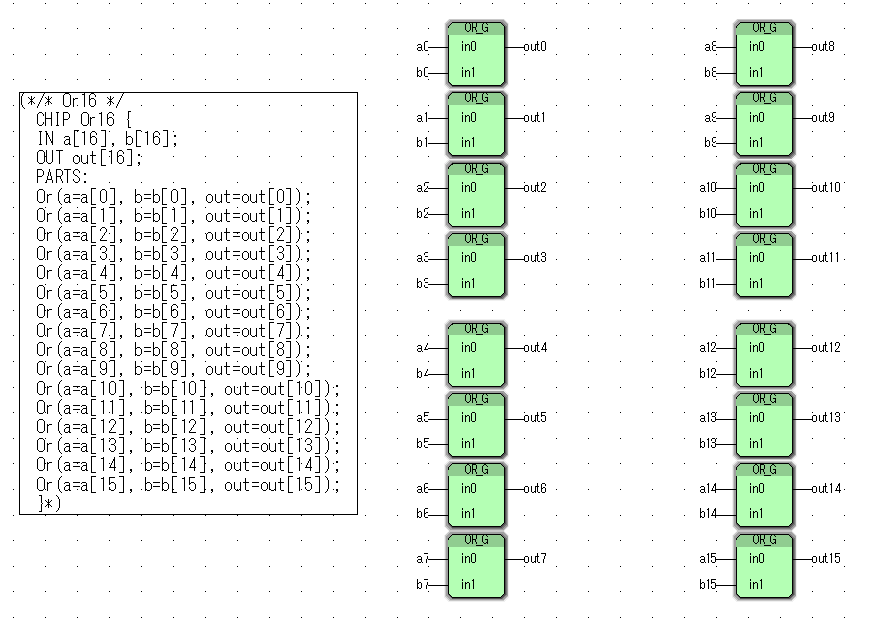

OR16
16ビット列のNOT

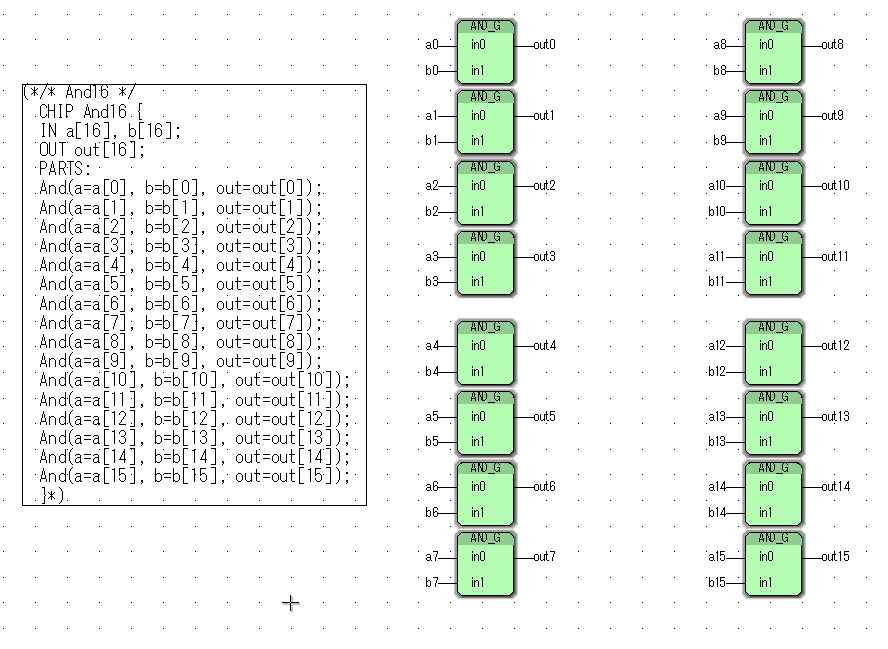

AND16
16ビット列のAND

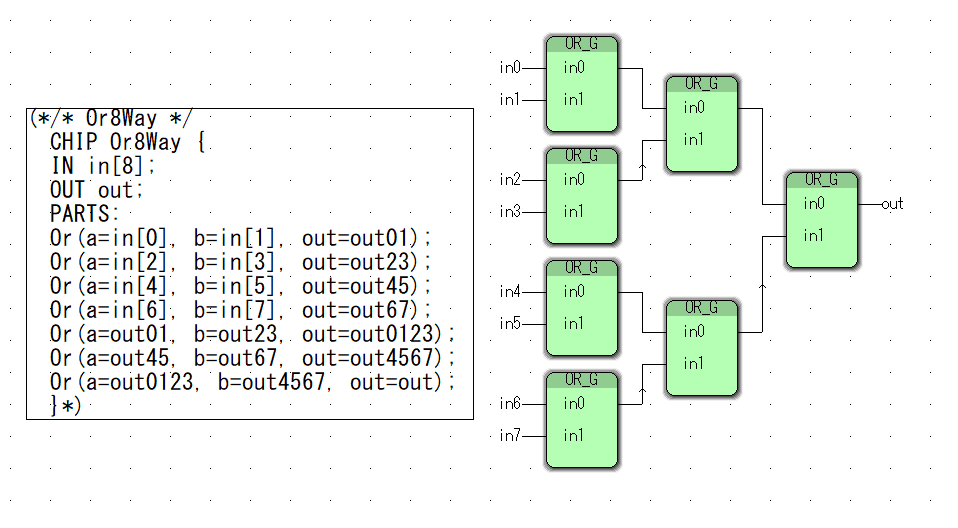

OR8WAY
8ビットのOR

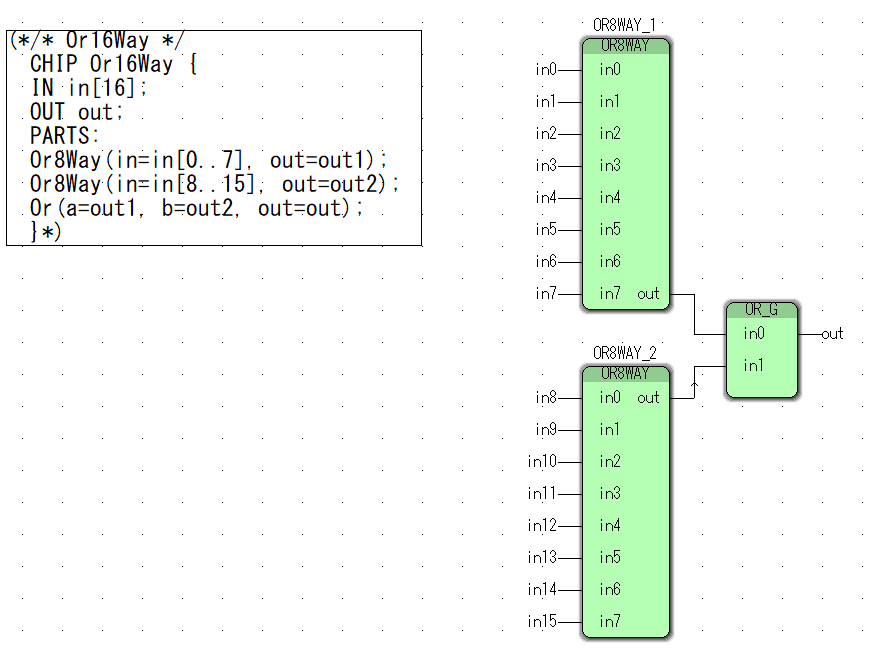

OR16WAY
16ビットのOR
選択回路

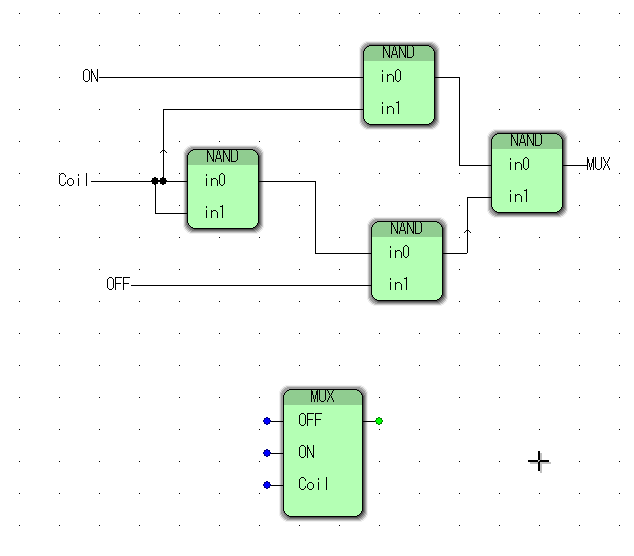

MUX
基本の選択回路

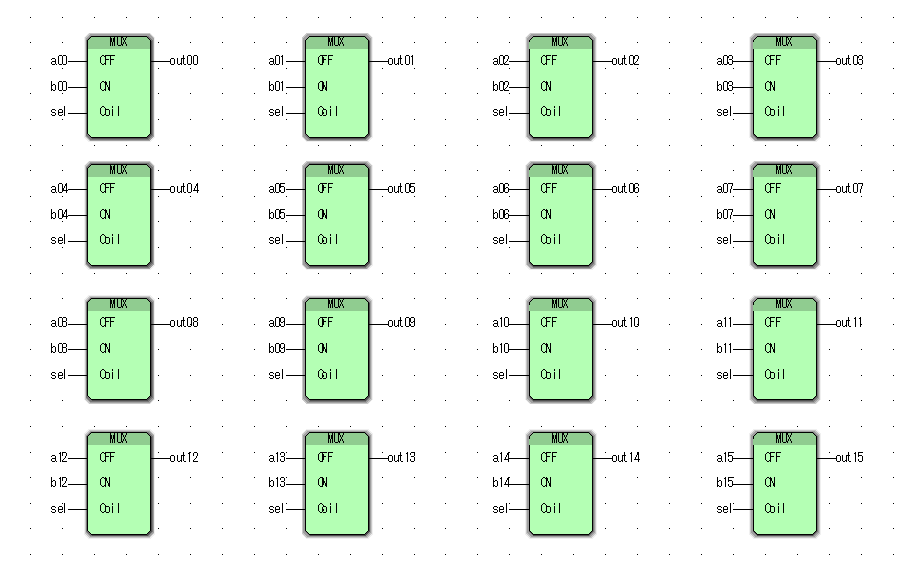

MUX16
１６ビット列 選択回路

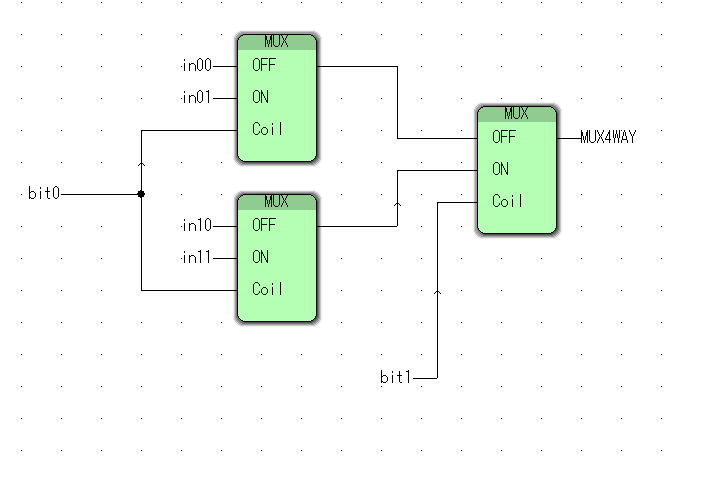

MUX4WAY

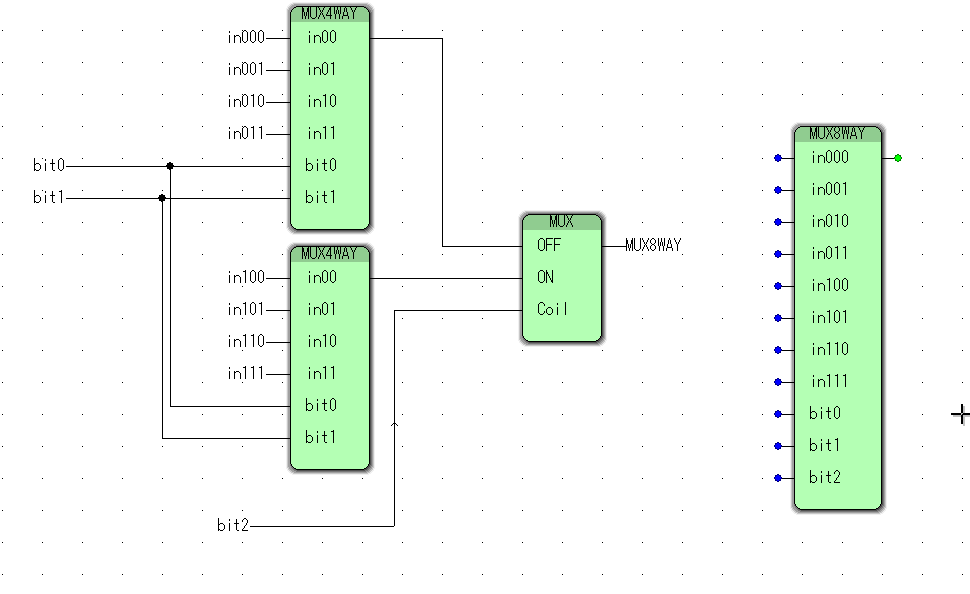

MUX8WAY

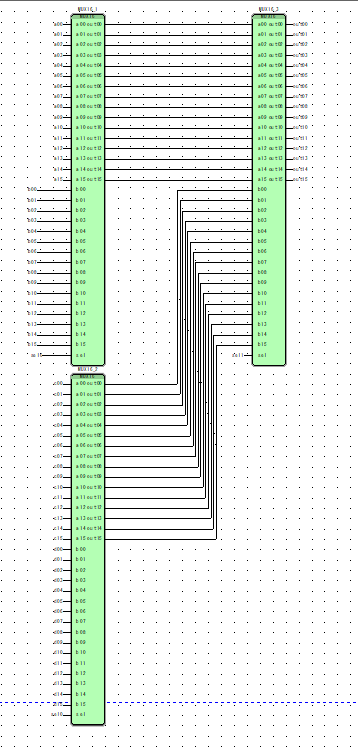

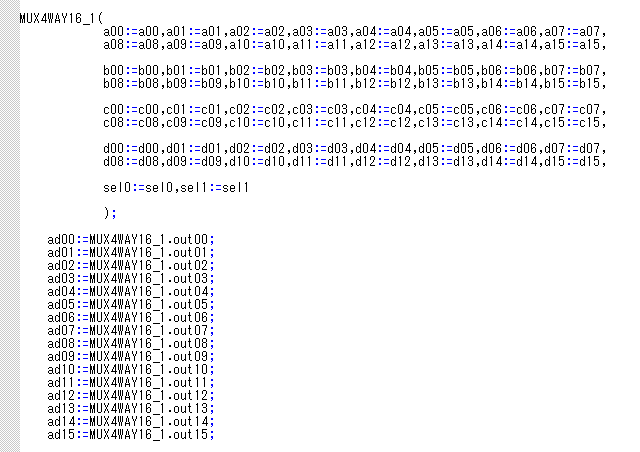

MUX4WAY16
MUX8WAY16
大きいから省略
DMUX

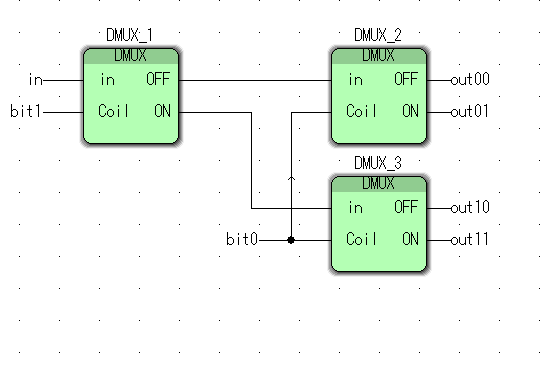

DMUX4WAY

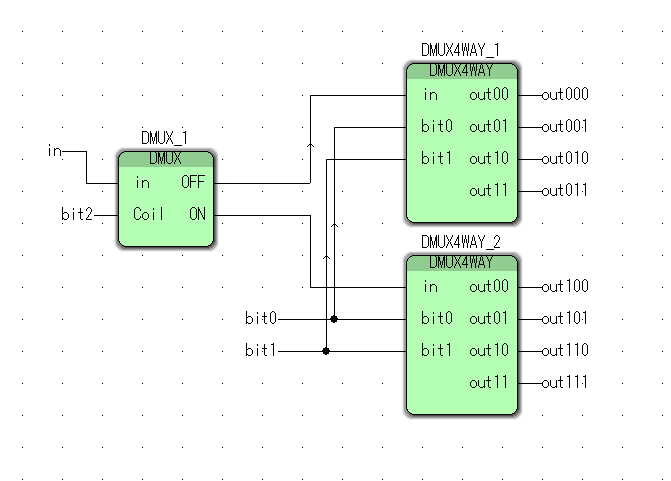

DMUX8WAY
ラッチ、メモリー

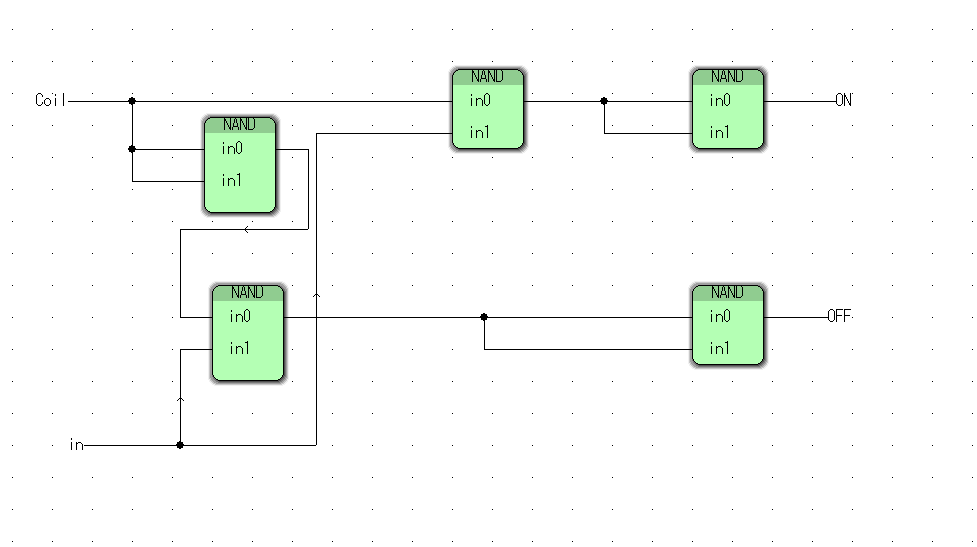

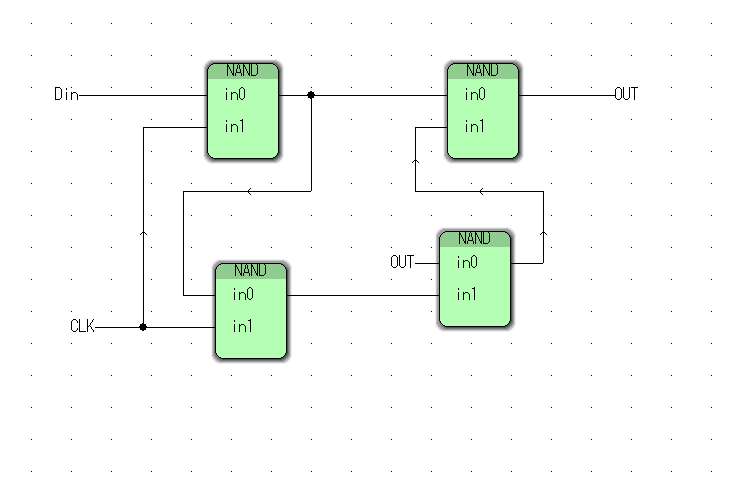

D LATCH

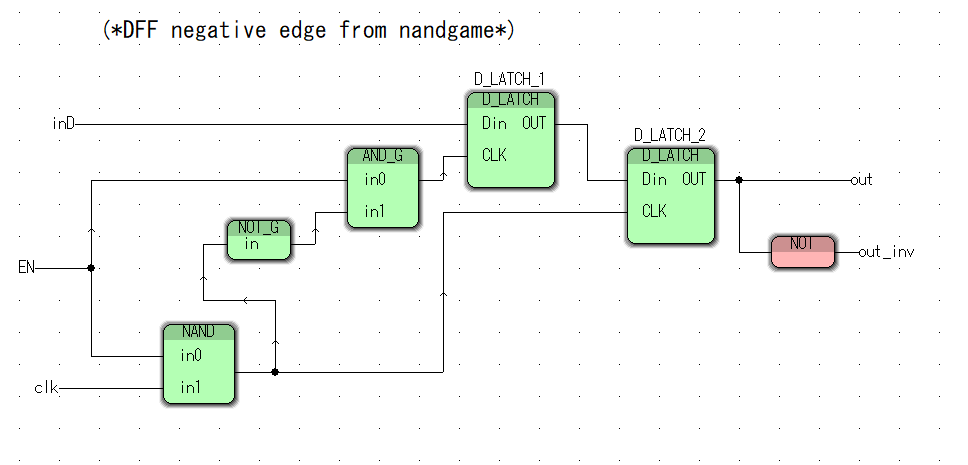

DFF
ネガティブトリガー版：オンからオフ時に同期信号を出す

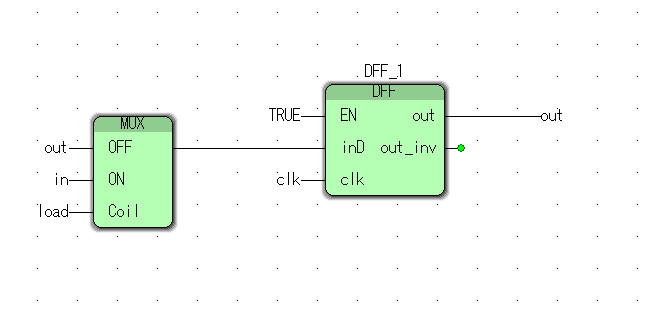

Bit
1ビットレジスタ

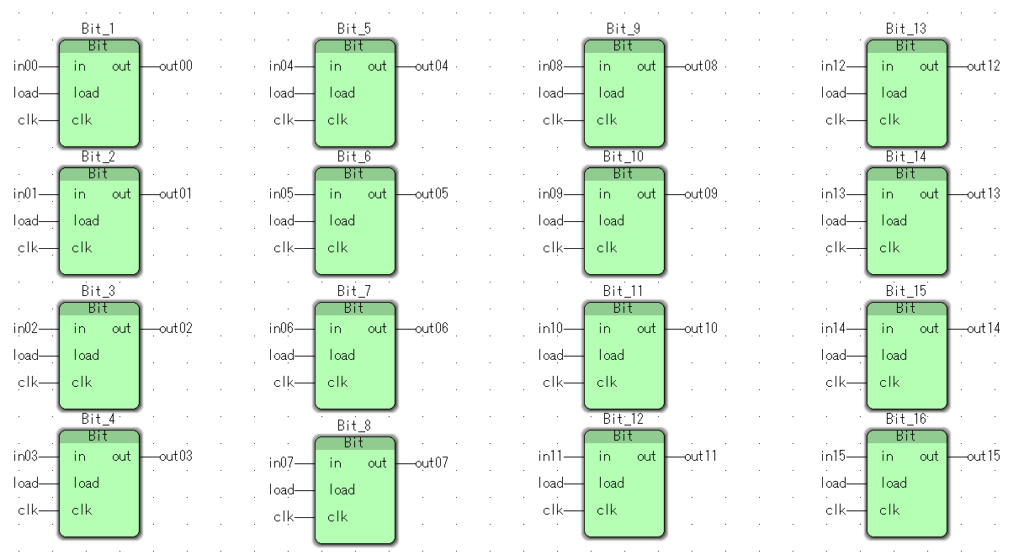

Register
16ビットレジスタ
RAM8
省略
RAM64
省略
RAM512
大きいから省略
RAM16k:::コーディング待機中
CPUに至る道

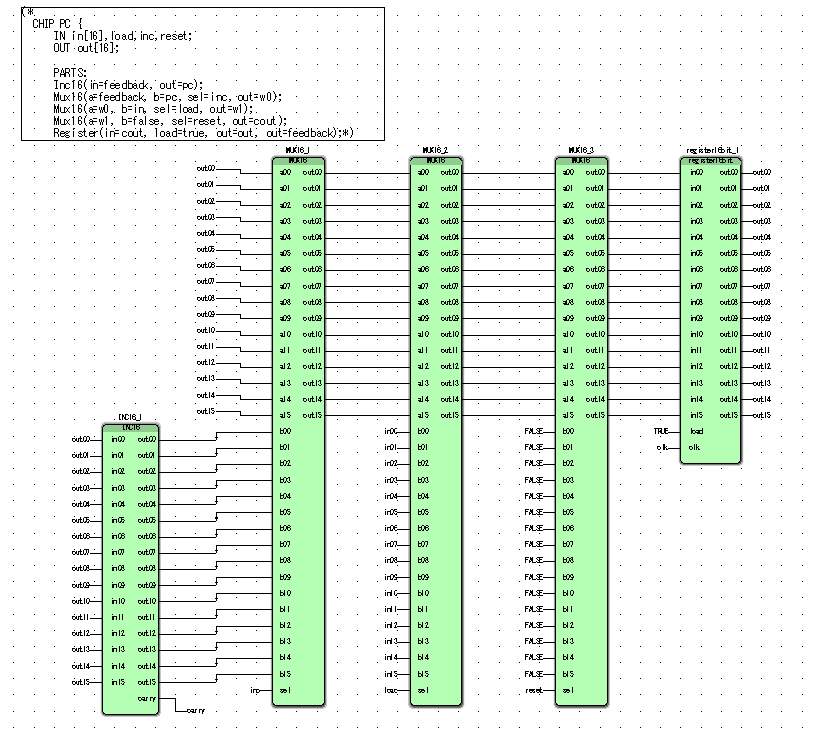

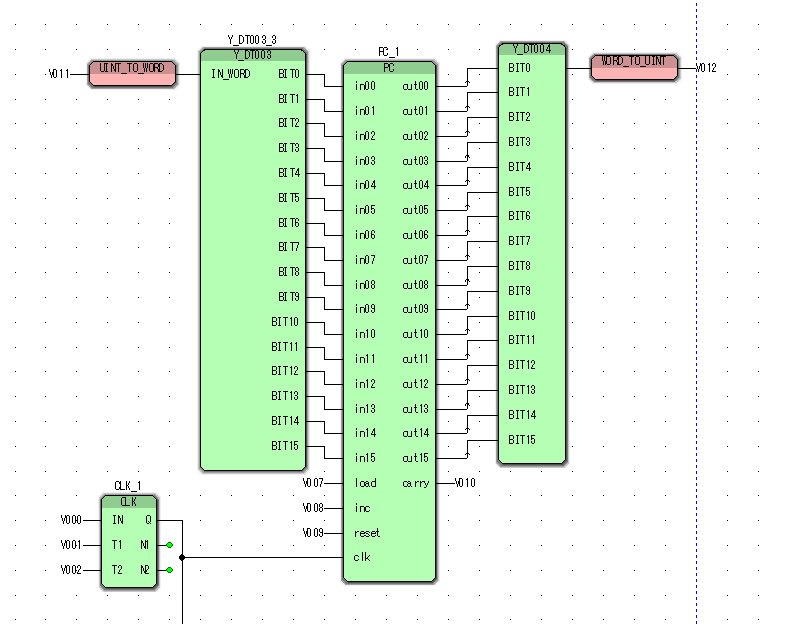

PC
プログラムカウンター

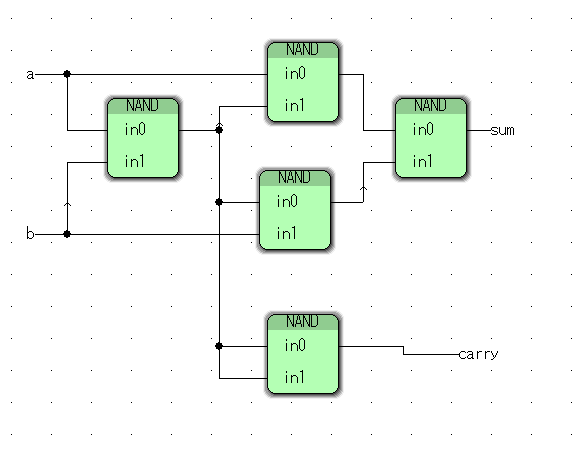

HALF ADDER
半加算器

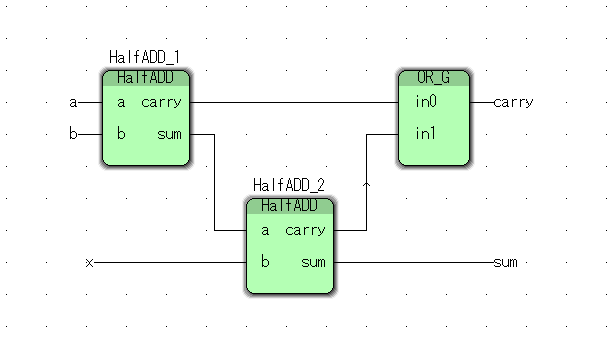

FULL ADDER
全加算器

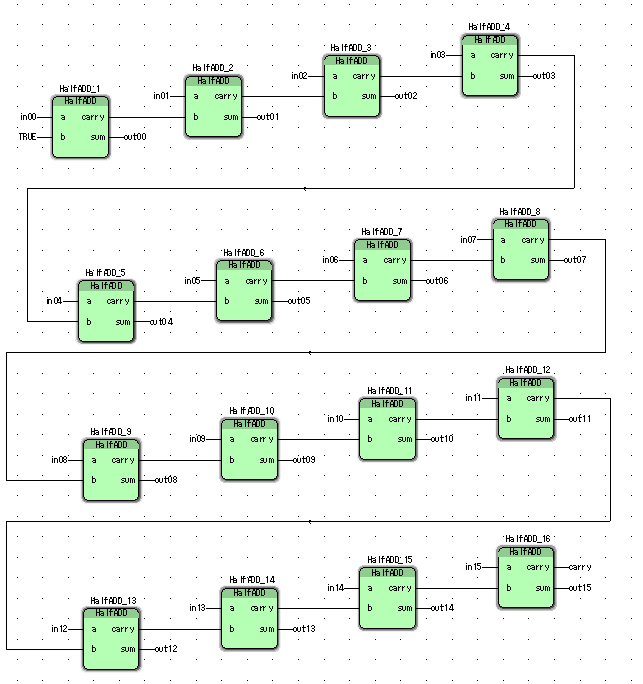

INC16
アドレス＋１なやつ

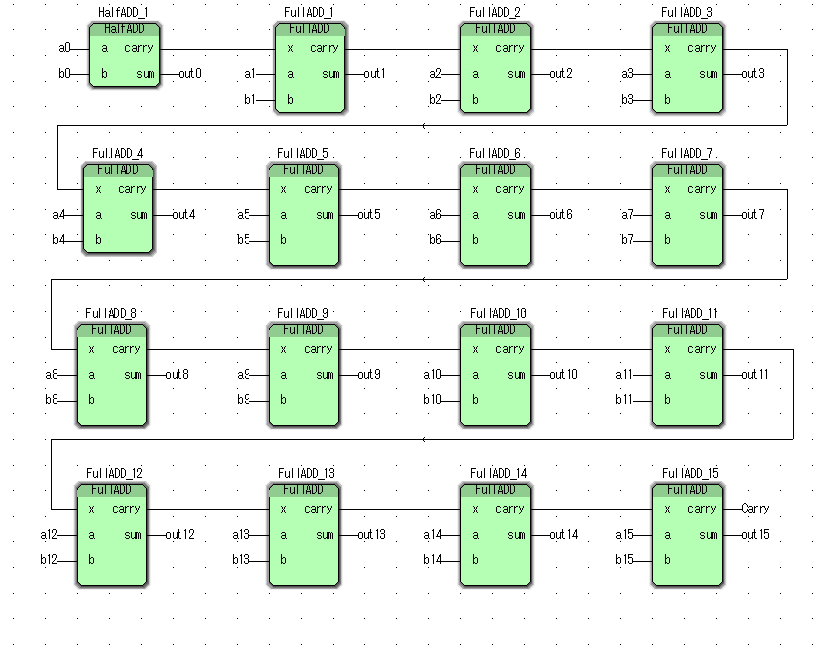

ADD16
１６ビットの足し算

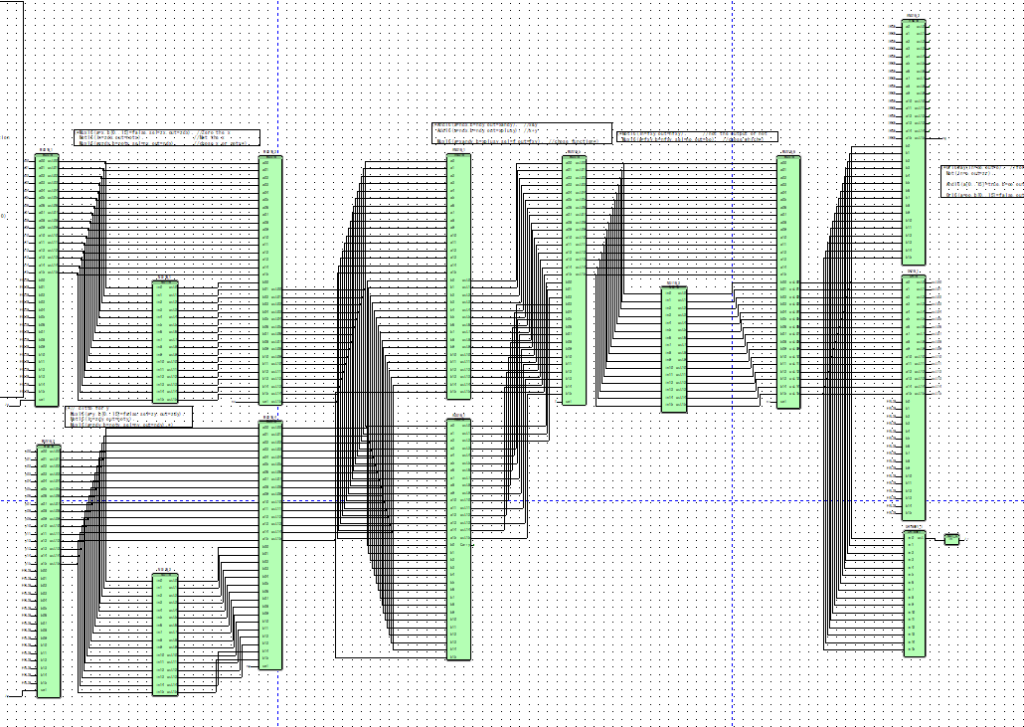

ALU
算術論理演算装置

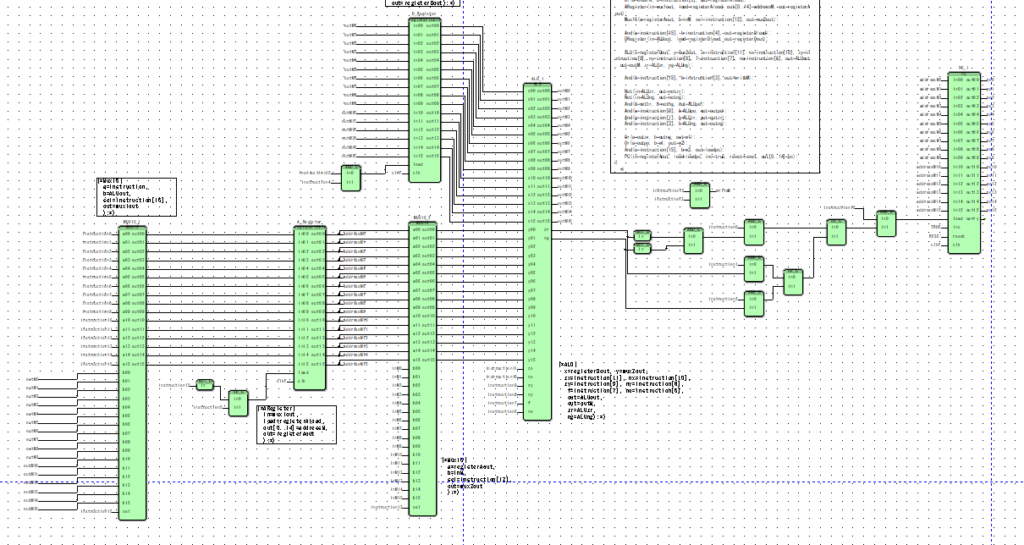

CPU
中央演算処理装置

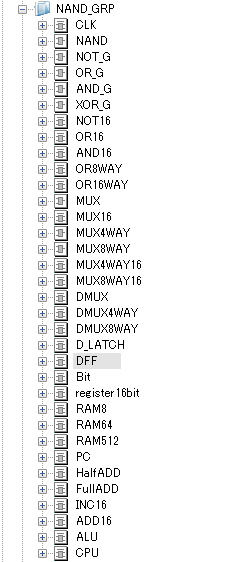

エディターの紹介 ：これをつかってると他のがおもちゃにおもえてくるやつです
NP4H-SEDBV3 SX-Programmer Expert（D300win）
を使っています
